Арматура SICAME для будівництва та обслуговування надійних електромереж

Монтаж без відключення навантаження

SICAME допускає монтаж TTD 151 neo та TTD 241 neo під напругою при навантаженні до 90 А із застосуванням ударного електричного гайкокрута. Для енергетиків це означає можливість виконувати частину робіт без повного знеструмлення лінії — за умови дотримання відповідних правил робіт під напругою. NEO — це не просто новий корпус Серія TTD neo створювалася SICAME з конкретною метою — знизити технічні втрати в електричних мережах за рахунок малого перехідного опору контакту. Затискач сам «підказує», коли достатньо затягувати Болт TTD neo має зривну головку. Під час монтажу вона руйнується після досягнення заданого зусилля, тому монтажнику не потрібно визначати момент затягування «на око». Це допомагає забезпечити необхідне зусилля проколу ізоляції. Мідь або алюміній — один принцип з’єднання Проколюючі затискачі TTD призначені для роботи з ізольованими мідними та алюмінієвими провідниками. Контакт формується через ізоляцію — без традиційного зачищення проводу.

Муфта, яка з’єднує кабелі різних поколінь.

JTMPTH дозволяє з’єднати старий трижильний кабель із паперовою ізоляцією з трьома сучасними одножильними кабелями із зшитого поліетилену. Усередині одного вузла необхідно не просто з’єднати жили, а правильно відновити ізоляцію, екрани та електричне поле двох принципово різних конструкцій кабелю.

Для зовнішньої муфти небезпечна не лише напруга, а й вода на її поверхні.

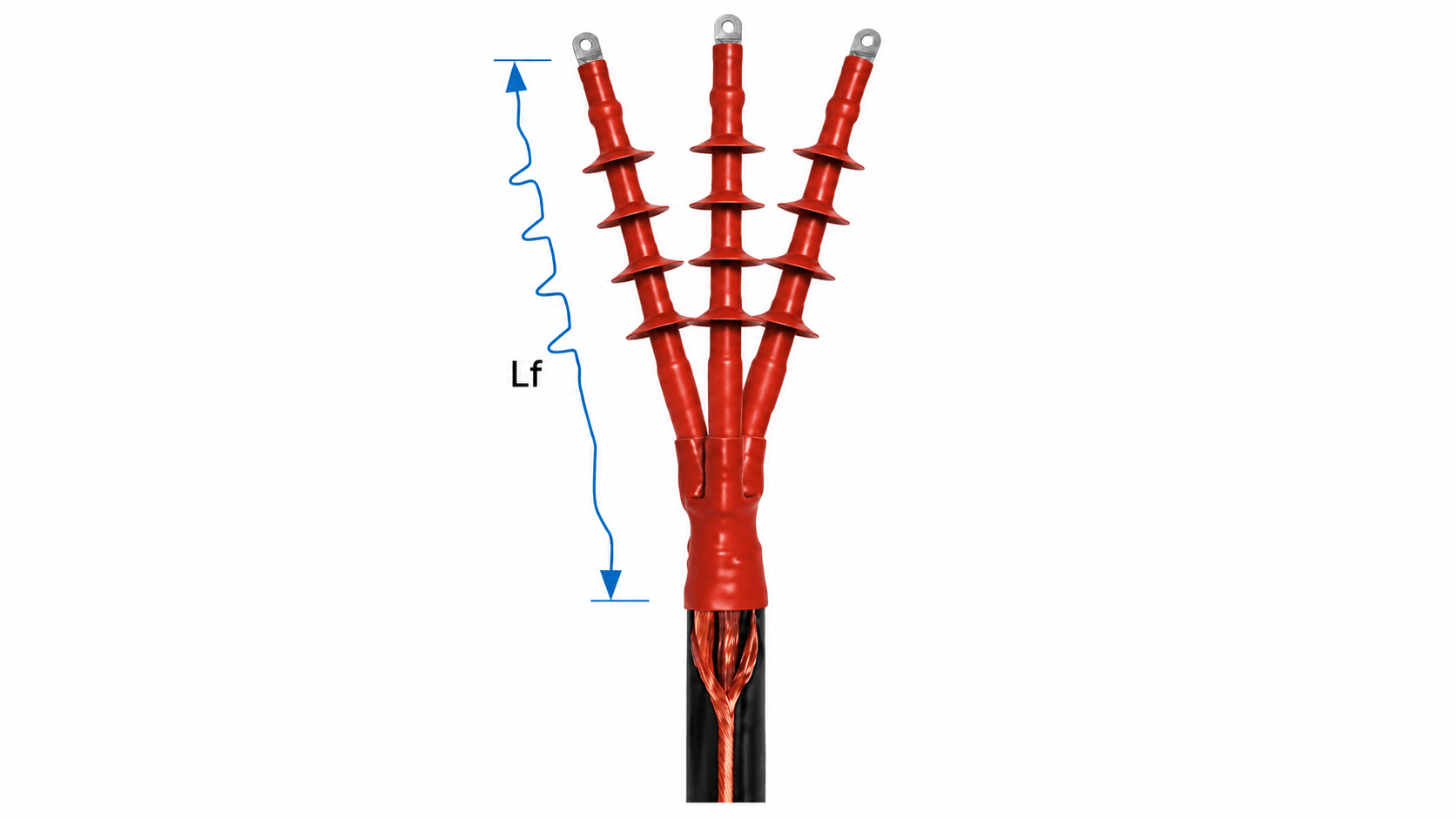

Корпус E3UERF виготовлений із гідрофобної силіконової гуми. Матеріал має трекінго-ерозійну та УФ-стійкість і зменшує змочування поверхні водою, що особливо важливо для зовнішнього встановлення. Чим вища напруга — тим довший шлях струму по поверхні. У зовнішніх муфтах E3UETH кількість ізоляційних «юбок» збільшується разом із класом напруги: 1 для 10 кВ, 2 для 20 кВ і 4 для 35 кВ. Так конструкція збільшує довжину шляху витоку по поверхні муфти.

Після спрацювання не потрібно заново проколювати СІП.

У T1 PROTECT варисторний модуль замінюється окремо, а встановлений на проводі проколюючий затискач залишається на місці. Стан ОПН можна визначити візуально за індикатором пошкодження.

Одна трубка виконує одразу три функції.

У муфті JUPRF тришарова конструкція одночасно вирівнює електричне поле, відновлює високовольтну ізоляцію та екранує місце з’єднання. Менша кількість окремих деталей означає менше операцій при монтажі та меншу ймовірність помилки.

PSP — затискач, який працює як механічний запобіжник лінії

Підтримуючий затискач SICAME PSP має спеціально передбачений принцип роботи для захисту лінії від аварійних навантажень. Якщо навантаження на провід різко зростає, наприклад у разі падіння дерева, затискач допомагає захистити дорожчі елементи мережі — опору та провід. При різниці поздовжніх тяжінь до 50 кг провід надійно фіксується в затискачі. При навантаженні понад 150 кг конструкція передбачає контрольоване прослизання проводу без пошкодження ізоляції. У разі критичного навантаження затискач може спрацювати як механічний запобіжник, прийнявши аварійне навантаження на себе та зменшуючи ризик пошкодження опори й проводу. Тобто замість потенційно дорогого ремонту опори або заміни ділянки проводу система дозволяє локалізувати пошкодження на значно дешевшому та простішому в заміні елементі — затискачі.

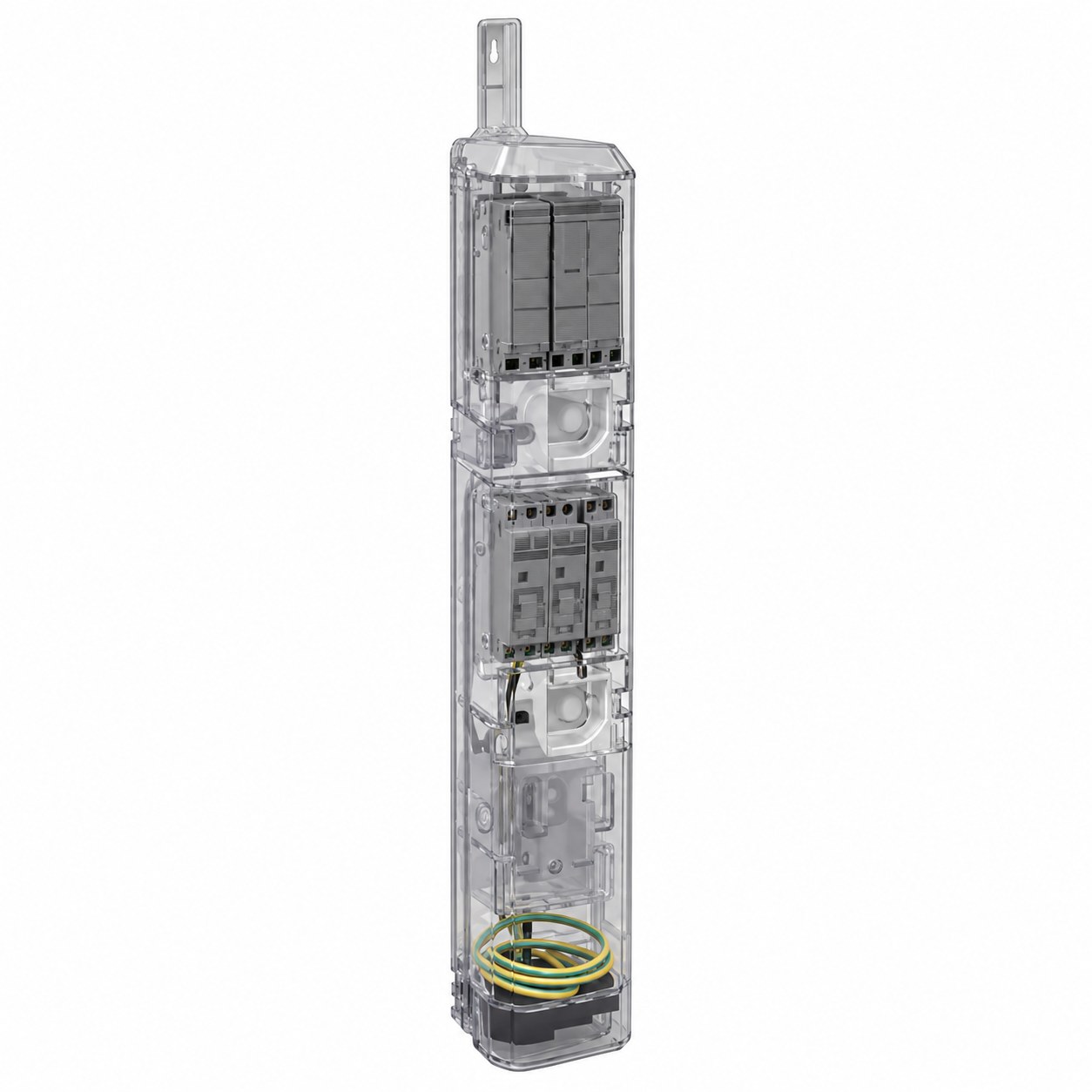

Три захищені відгалуження по 4 А в одному щитку. Прозорий корпус дає змогу візуально перевіряти з’єднання. Виконання BM2 підключає два магістральні кабелі; BM3 на три кабелі має окремий артикул 83248.

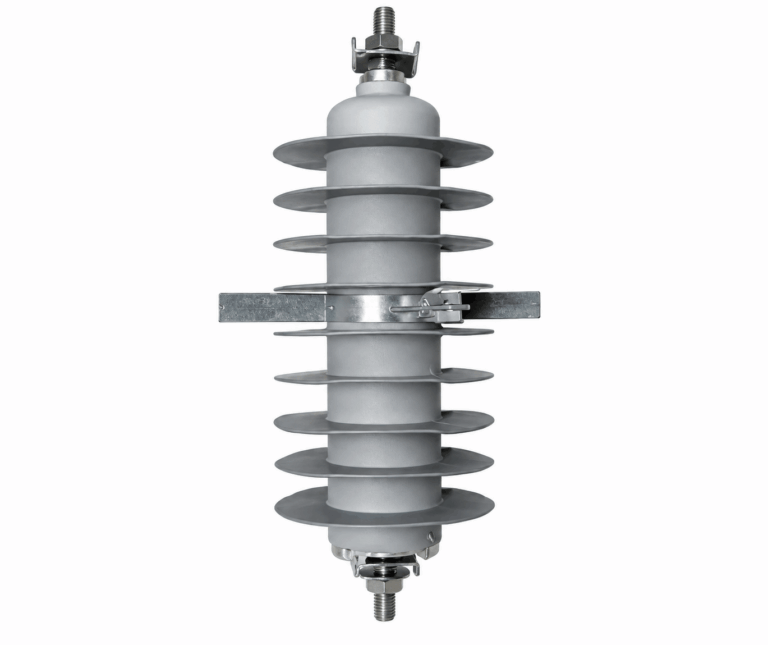

AZBD — ОПН, який при пошкодженні автоматично відключає себе, щоб лінія продовжила працювати

У виконанні SICAME AZBD xx2 обмежувач перенапруги встановлений через спеціальний індикатор-роз’єднувач. Якщо ОПН виходить з ладу, роз’єднувач автоматично спрацьовує та фізично від’єднує пошкоджений апарат від заземлення. Завдяки цьому несправність одного ОПН не призводить до припинення електропостачання — лінія продовжує працювати у штатному режимі. Пошкоджений обмежувач можна замінити вже під час планового огляду або обслуговування, без необхідності термінового аварійного виїзду бригади. Тобто при аварії вихід з ладу одного ОПН не перетворюється на відключення всієї ділянки мережі: пошкоджений елемент ізолюється, а лінія продовжує працювати.

В аварійній ситуації провід не повинен «поїхати» через ізолятор.

Спіральна в’язка PLDT утримує захищений провід навіть при появі різниці тяжінь у сусідніх прольотах. Міцність одностороннього закріплення — не менше 2,5 кН. При цьому в’язка повністю діелектрична і не створює умов для трекінгу ізоляції.
