Артикул: 110140 Арматура 0,4кВ ПЛІ

Затискач TTD 401 neo

Застосовуються для виконання електричних з'єднань між ізольованими алюмінієвими або мідними провідниками.SICAME першим з виробників арматури для ПЛІ розробив проколюючий затискач TTDneo для мінімізації технічних втрат в ізольованих лініях. Затискачі TTDneo відповідають класу А згідно…
Ціна з ПДВ
740,40 ₴

Залиште номер — ми отримаємо заявку на цей товар і зателефонуємо, щоб уточнити кількість та деталі замовлення. Оплата на цьому кроці не потрібна.

✓Актуальна ціна
↗Швидка доставкаНова пошта або самовивіз
☎Допомога фахівцяПідберемо потрібну позицію
Потрібна консультація?Залиште замовлення — менеджер уточнить деталі.
Контакти

Опис

Опис: Застосовуються для виконання електричних з'єднань між ізольованими алюмінієвими або мідними провідниками.SICAME першим з виробників арматури для ПЛІ розробив проколюючий затискач TTDneo для мінімізації технічних втрат в ізольованих лініях. Затискачі TTDneo відповідають класу А згідно зі шкалою енергоефективності Європейського Союзу. Такі затискачі успішно пройшли всі випробування згідно з вимогами європейського стандарту EN 50483 і, крім того,
завдяки застосуванню матеріалів з найкращими ізоляційними і провідними властивостями мають надзвичайно низький електричний опір. Це забезпечує зменшення технічних втрат у лінії і передбачає додатковий економічний ефект від використання таких затискачів. Також проколюючі затискачі TTD 151neo і TTD 241neo дають можливість проводити підключення під напругою при навантаженні до 90 А із застосуванням ударного електричного гайкокрута.

Характеристики:

• Стійкий до коротких замикань (Класс А, EN 50483-5).
• Випробуваний на діелектричну стійкість у воді (Клас 1, EN 50483-4).
• Перевірений на стійкість до впливу погодно-кліматичних факторів за Методом 1, EN 50483-6.
• Ступінь захисту місця проколу ізоляції – герметичний (перевірено напругою 6 кВ у воді).
• Зусилля проколу ізоляції контролюється болтом із полімерною зривною головкою.
• Твердий ізолюючий пластиковий ковпачок гарантує відновлення ізоляції кінця відгалужувального проводу.
• Контактні пластини, змащені нейтральним мастильним матеріалом, виконані з мідного сплаву.
• Забезпечує можливість встановлення під напругою.
• Передбачена можливість утримання затискача в процесі монтажу шестигранним ключем. Після зривання головки є можливість демонтажу затискача.
• Модель TTD… GP оснащена додатковим ковпачком для виконання з'єднання проводів.
• Модель TTD… FJ2TA має вбудовану опцію TURBO, що дає можливість утримувати затискач у розкритому стані в процесі його монтажу.
• Температура монтажу від -25 до +50 °С.

Позначення | Перерізпроводумагістралі,мм2 | Перерізпроводувідгалуження,мм2 | Електричний опірзатискача*,мкОм | Номінальнийструм,А | Стійкістьдо струмівКЗ | Болт Кількістьта розмір | БолтН, мм | Моментзриванняголовки, Нм
TTD 401neo | 50-185 | 50-150 | 20 | 440 | Клас А | 2 x M8 | 13 | 18

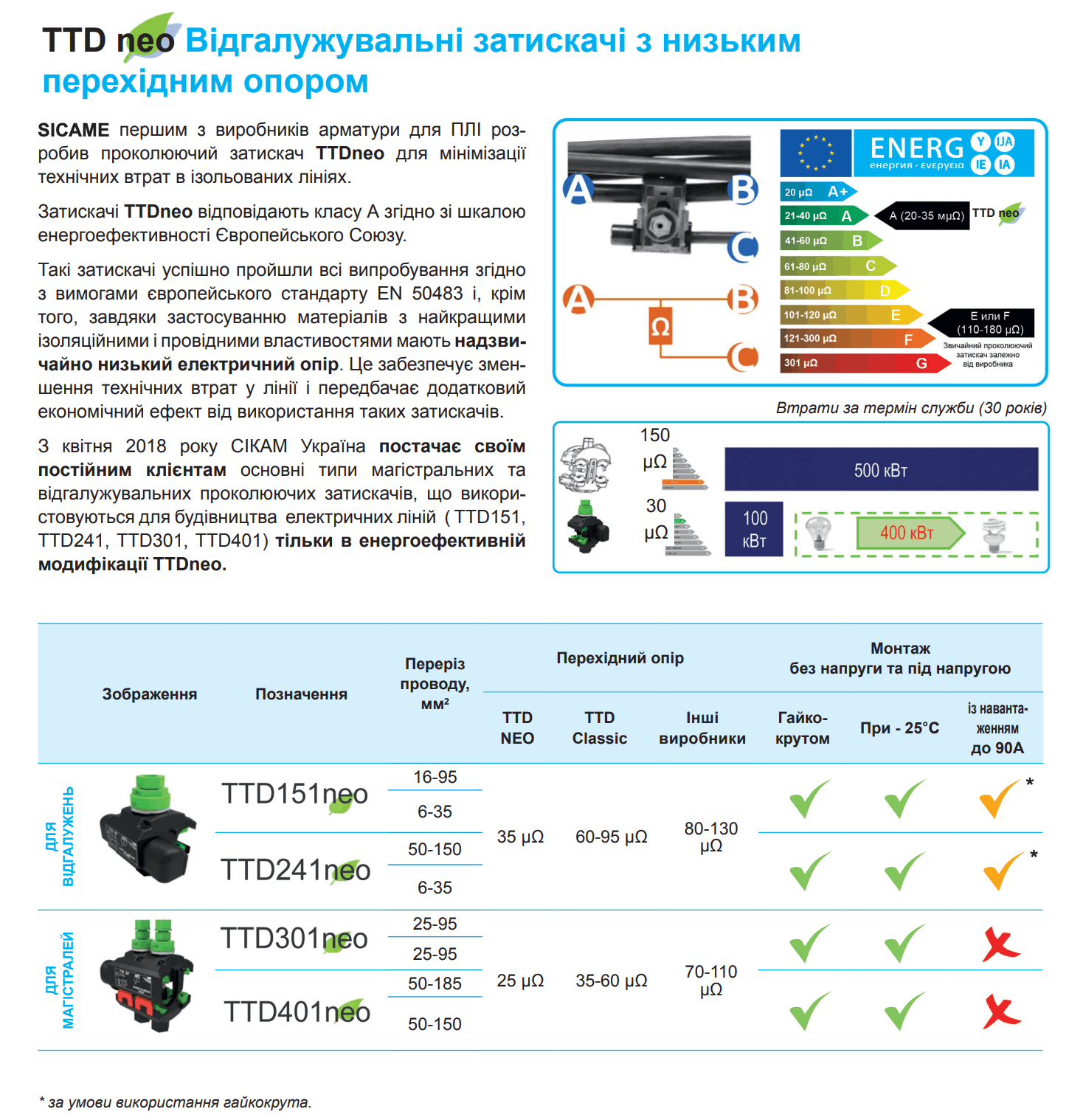

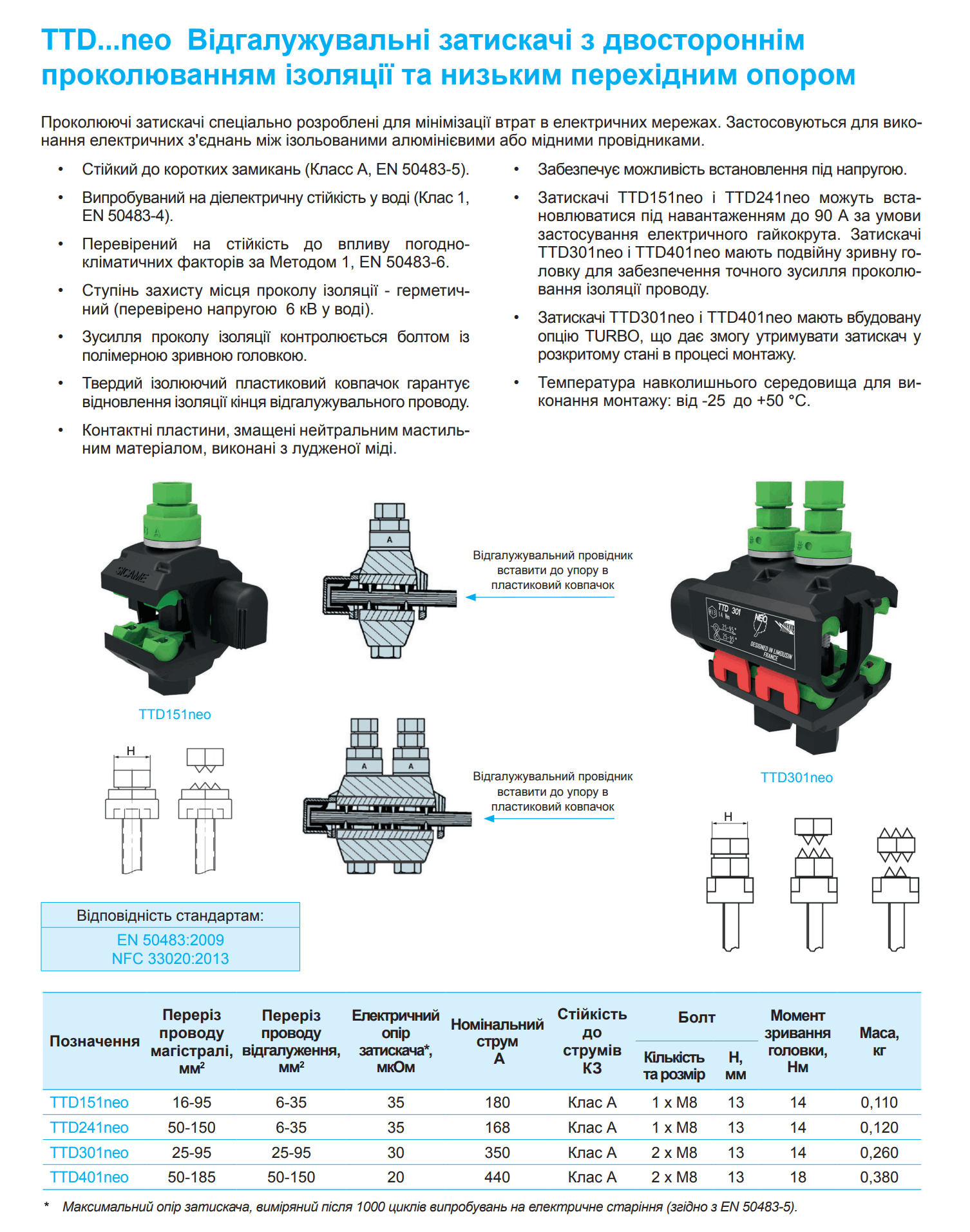

Сторінка каталогу 1 для Затискач TTD 401 neo
1 / 2

Характеристики

Артикул
110140
Бренд
SICAME
Категорія
Арматура 0,4кВ ПЛІ
Параметри
Характеристики арматури для кріплення кабелів Переріз проводів відгалуження, мм, 50-150 Переріз проводів магістралі, мм, 50-185 Характеристики кабельної муфти Клас напруги, кВ, 1
Пакування
4 шт.
